Nguồn gốc:
Trung Quốc
Hàng hiệu:
YBX
Chứng nhận:
cUL, TUV, CQC, CE, ROHS
Số mô hình:
YB11C4-10A-Q
Liên hệ chúng tôi
video
video
video

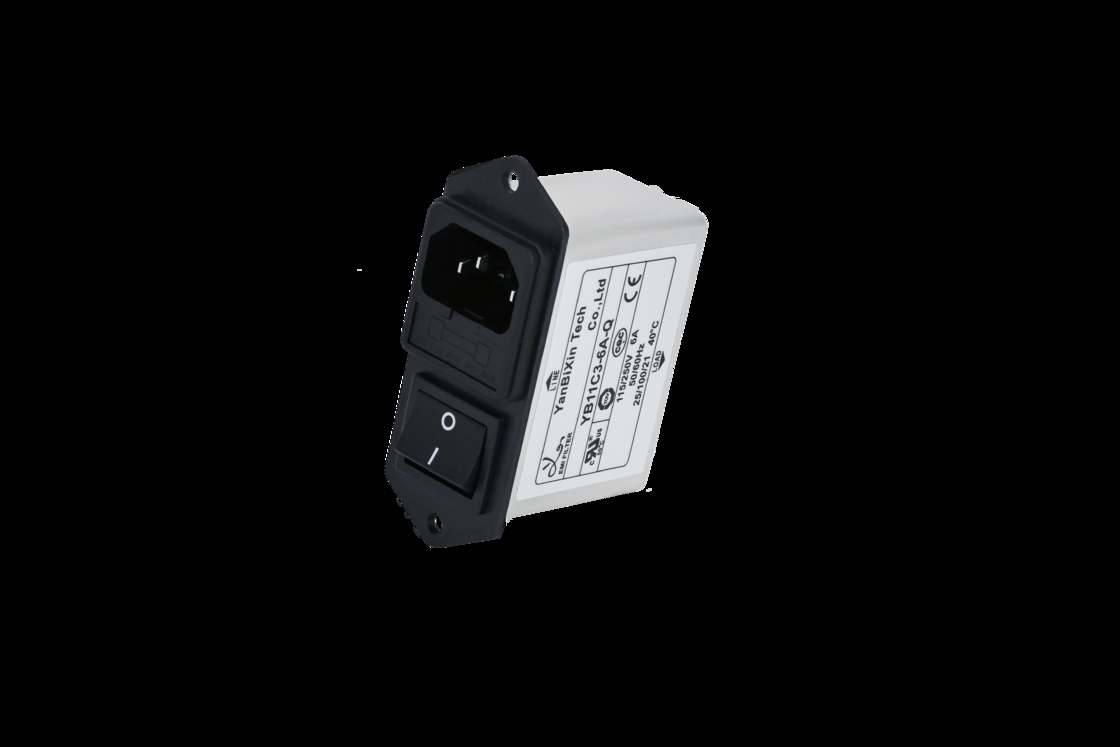

110V / 250V bộ lọc EMI AC 10A Bộ lọc mô-đun đầu vào điện với công tắc xanh
Thông số kỹ thuật:
| Điểm | Bộ lọc năng lượng Emi |
| Mô hình | Bộ lọc điện năng Emi YB-C3 |
| Chức năng chuyển | Lối đi thấp |
| Loại gói | Mặt đất |
| Tần số trung tâm danh nghĩa | 10K-30MHZ |
| Mất tích nhập | 60~90dB |
| Kháng input | 50Ω |
| Điện áp định số | 125VAC 250VAC |
| Lưu lượng điện | 1A 3A 6A 8A 10A |
| Nhiệt độ môi trường | 40°C |
| Phạm vi nhiệt độ | 25 / 085 / 21 |
| Tần số hoạt động | 50/60HZ |
| Dòng đến Dòng | 1450VDC |
| Đường đến mặt đất | 2250VDC |
| Dòng chảy rò rỉ tối đa | 115VAC/50HZ 0,3uA tối đa |
| MOQ | 100pcs |
| Giá cả | USD2~7/Meter |
| Thời gian dẫn đầu | 5 ~ 15 ngày trong tuần |
Đặc điểm:
- Các sản phẩm có độ suy giảm cao, dựa trên choke với sức đề kháng bão hòa cao và hành vi nhiệt tuyệt vời
-- (R5) các loại tuân thủ các yêu cầu của IEC/EN60601-1 về kiểm tra độ an toàn, dòng rò rỉ và hypot
-- Có một loạt các bộ phận và kết hợp để đáp ứng các thử nghiệm EMC của khách hàng khác nhau
-- Sản phẩm tùy chỉnh theo yêu cầu của khách hàng
Ứng dụng điển hình:
1Thiết bị điện và điện tử di động;
2Thiết bị y tế;
3Thiết bị thử nghiệm và đo;
4Máy móc nhỏ và vừa và thiết bị gia dụng
5. nguồn điện đơn pha, nguồn điện chuyển mạch chế độ
Quy tắc đề cửcủa IEC Inlet Fiter
| YB | 11 | C4 | - | 10A | - | Q |
| | | | | | | | | | | ||
| Giai đoạn đơn | Vòng mạch | Cấu trúc | Hiện tại | Kết nối đầu ra | ||
| 1111 vòng tròn | C4 | 6A: 6 amp | Q: Fast-on tab 250 | |||
| 8A: 8 amp | W: dây | |||||
| 10A :10 amp | S:Solder Lug Terminals |
* Q: Fast-on 6.35x0.8mmS: hàn 4,0x0,8mmW: UL1015 18awg
Bảng chọn bộ lọc:
| Phần không. | Vụ án | Dòng điện định giá (A) | Kết nối đầu ra |
| YB11C4 | C4 | 1 | Chiếc thiết bị đầu cuối nhanh |
| YB11C4 | C4 | 3 | |
| YB11C4 | C4 | 6 | Sợi |
| YB11C4 | C4 | 8 | |
| YB11C4 | C4 | 10 |
Các thiết bị kết thúc đệm hàn |
Kế hoạch điện:
Cấu hình cơ khí (đơn vị: mm)
| Vụ án | A | B | C | D | E | F | G | H | Tôi... | J | K | L | |||||||||||||||||
| C3/C4 | 62 | 61 | 29.5 | 80 | 72 | 35 | 11 | 11 | 17 | 3.5 | 6.35*0.8 | 46 | |||||||||||||||||
| Sự khoan dung | ± 1 | ± 1 | ± 1 | ± 1 | ± 0.15 | ± 1 | ± 0.5 | ± 0.5 | ± 0.5 | ± 1 | ± 0.15 | 46 | |||||||||||||||||
Bộ lọc EMI YB11C4-10A-Q:
Bảng mất tích chèn ((Trong hệ thống 50 ohm theo IEC/CISPR No.17)
