Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter

Nguồn gốc:

Trung Quốc

Hàng hiệu:

YBX

Chứng nhận:

UL, TUV, CE, CQC, ROHS

Số mô hình:

YB11C7-3A-Q

Liên hệ chúng tôi

Yêu cầu báo giá
Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter
Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter
Thông tin chi tiết sản phẩm
Xếp hạng điện áp:
115V/250V
Xếp hạng hiện tại:
1-10A
Rò rỉ dòng điện:
0.4mA 115V/60HZ; 0,4mA 115V/60HZ; 0.8mA 250V/50HZ 0,8mA 250V/50HZ
Tần suất hoạt động:
50Hz/60Hz
Phạm vi nhiệt độ:
-25°C~+100°C
Ổ cắm đầu vào:
IEC320
Vật liệu:
Matel và nhựa
Thời gian bảo hành:
2 năm
HIPORT RATING (trong một phút):
ĐƯỜNG ĐẠI ĐẤT ------ 2250VDC ĐƯỜNG ĐẾN ĐƯỜNG ------- 1450VDC
Tần số hoạt động:
DC đến 400Hz
Tính dễ cháy tương ứng với:
UL 94V-0
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu
100
Giá bán
$1~$8 /PCS
chi tiết đóng gói
Thùng: 56,5*28,5*22,5 (cm); 108pcs/hộp
Thời gian giao hàng
10-20 ngày
Điều khoản thanh toán
T/t, l/c
Khả năng cung cấp
100000 mảnh/mảnh mỗi tháng
Sản phẩm liên quan
Giá tốt Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter trực tuyến video

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter

Nhận giá tốt nhất
Giá tốt High Quality A13 IEC Inlet Filter 1A~20A Socket EMI Filter For Data Equipment trực tuyến video

High Quality A13 IEC Inlet Filter 1A~20A Socket EMI Filter For Data Equipment

Nhận giá tốt nhất
Giá tốt YB22A5-20A-Q IEC Inlet EMI Filter UL Certificates 115V 250V Socket Type Main Filter trực tuyến video

YB22A5-20A-Q IEC Inlet EMI Filter UL Certificates 115V 250V Socket Type Main Filter

Nhận giá tốt nhất
Giá tốt YB11A5-6A-Q(R) IEC C13 Inlet EMI Filter 115V 250V Socket Type Power Filter trực tuyến video

YB11A5-6A-Q(R) IEC C13 Inlet EMI Filter 115V 250V Socket Type Power Filter

Nhận giá tốt nhất
Liên hệ chúng tôi
+86 ‭18118799639‬
alisa@ybx-emc.com
86-755-27147101
Liên hệ ngay
Mô tả Sản phẩm

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter



IEC inlet filters YB-C series



Features:



--  Rated currents up to 10A



--  Single fuse holder



--  2-pole rocker switch



--  General-purpose application



-- Approvals:

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 0





Rule of Nomination:



YB    11    C7 -       3A    -     Q            (  R5 )

            ¦        ¦               ¦              ¦                   ¦

     circuit  case     current connection optional



Electrical schematic:



                   Standard type

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 1



                      R5 type

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 2



Tabulates:



  Rated Current
@40°C
 		 Terminal Options*


Bleeder resistor

(optional)

 Ground
(Optional)		 Leakage current 250V/50Hz
 		 Electrical Schematic
 		 Rated Voltage(V)  Operating Frequency(Hz)
Model No.
Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 3 Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 4 Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 5
YB11C7-1A 1A Q S - - - <0.8mA Fig.1 115/250V 50/60Hz
YB11C7-2A 2A Q S - - - Fig.1
YB11C7-3A 3A Q S - - - Fig.1
YB11C7-4A 4A Q S - - - Fig.1
YB11C7-6A 6A Q S - - - Fig.1
YB11C7-8A 8A Q S - - - Fig.1
YB11C7-10A 10A Q S - - - Fig.1
YB11C7-1A 1A Q S - - - Fig.1
YB11C7-2A 2A Q S - - - Fig.1
YB11C7-3A 3A Q S - - - Fig.1
YB11C7-4A 4A Q S - - - Fig.1
YB11C7-6A 6A Q S - - - Fig.1
YB11C7-8A 8A Q S - - - Fig.1
YB11C7-10A 10A Q S - - - Fig.1



Medical Type Tabulates:



  Rated Current
@40°C
 		 Terminal Options


Bleeder resistor (optional)R(MΩ)

 Medical equipment
(optional)5
Ground (optional)		 Leakage current 250V/50Hz Electrical Schematic
 		 Rated Voltage(V)  Operating Frequency(Hz)

Model No.
Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 6 Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 7 Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 8
YB11C7-1A-x(R5) 1A Q S - 1 5 - <5μA Fig.2 115/250V 50/60Hz
YB11C7-2A-x(R5) 2A Q S - 1 5 - Fig.2
YB11C7-3A-x(R5) 3A Q S - 1 5 - Fig.2
YB11C7-4A-x(R5) 4A Q S - 1 5 - Fig.2
YB11C7-6A-x(R5) 6A Q S - 1 5 - Fig.2
YB11C7-8A-x(R5) 8A Q S - 1 5 - Fig.2
YB11C7-10A-x(R5) 10A Q S - 1 5 - Fig.2



Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 9*Q: Fast-on 6.35x0.8mm    Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 10S: solder 4.0x0.8mm  Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 11W: UL1015 18awg



Mechanical Dimension(Unit: mm)

                            C Case

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 12

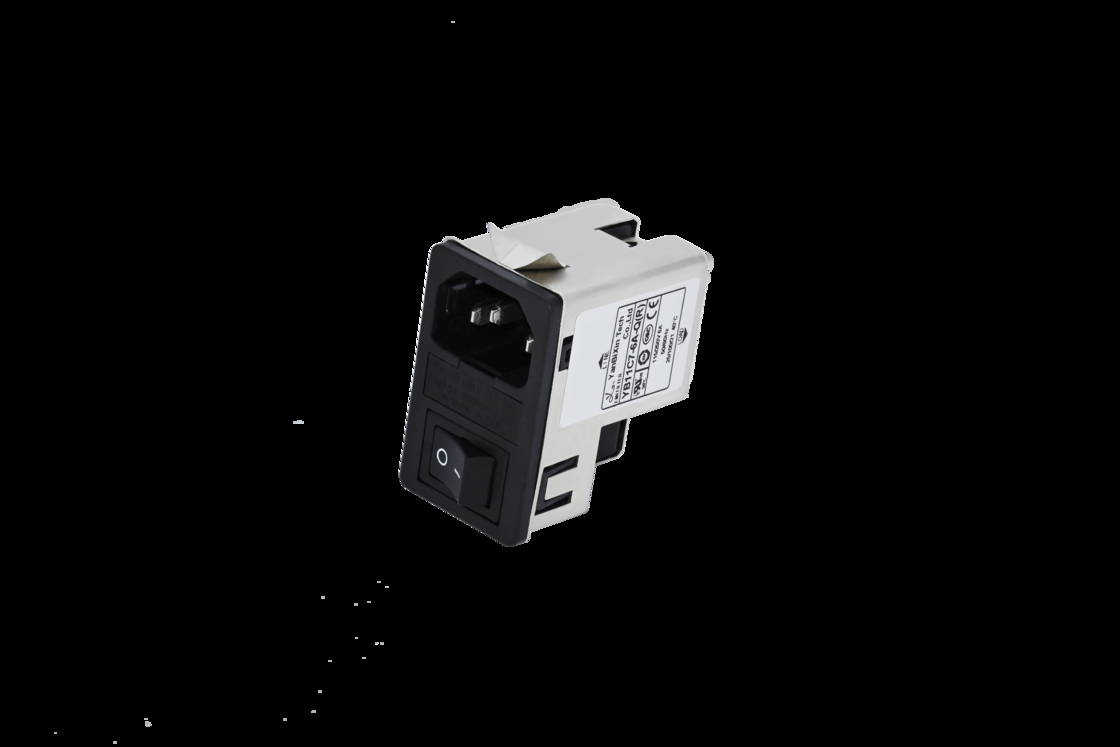

YB11C7-10A-Q Product Pictures:



Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 13



Insertion loss table(In 50ohm system according to IEC/CISPR No.17):



                  differential mode

                              1A                                                         3A                                                      6A

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 14Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 15Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 16

                              8A                                                         10A

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 17Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 18

Shipment:

---Shipping terms: DHL, UPS, FedEx, TNT, EMS

---Port is Shenzhen or as requests.



Factory Pictures:

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 19

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 20

Special Type Socket EMI Filter With Fuse And Switch 1A~10A Power Entry Module Filter 21
