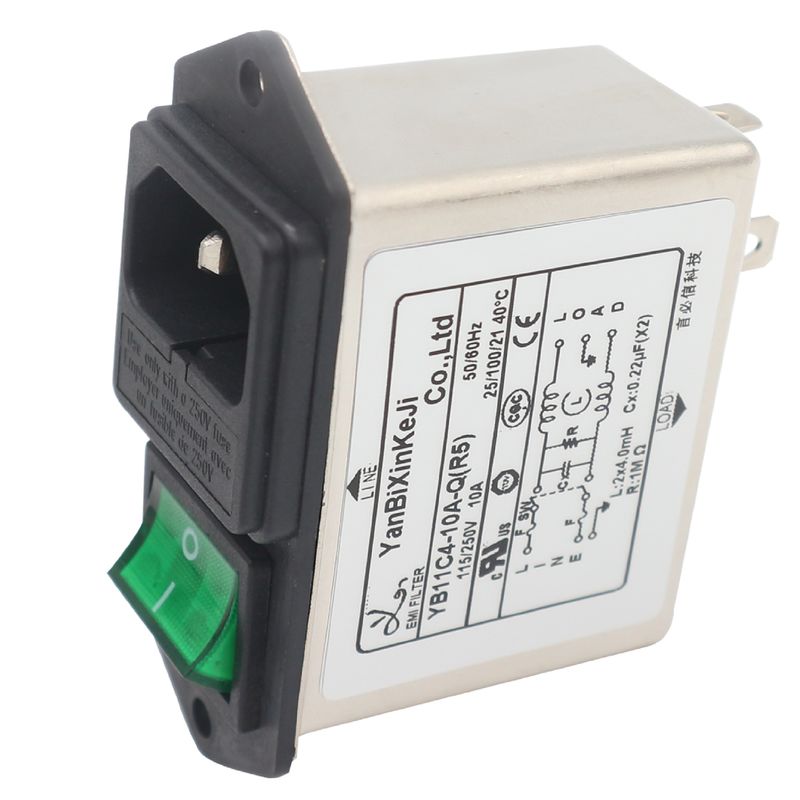

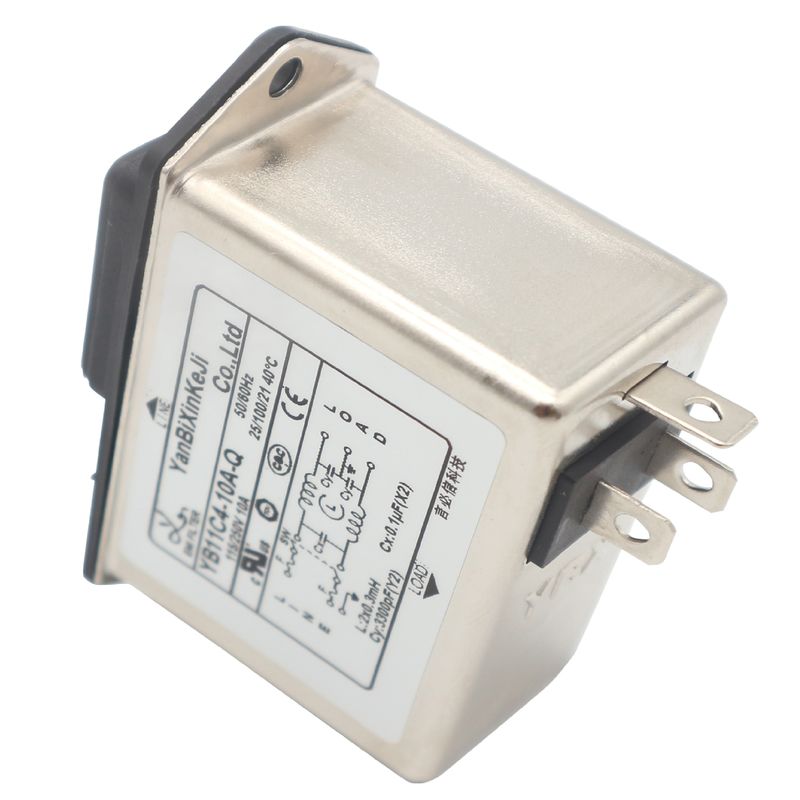

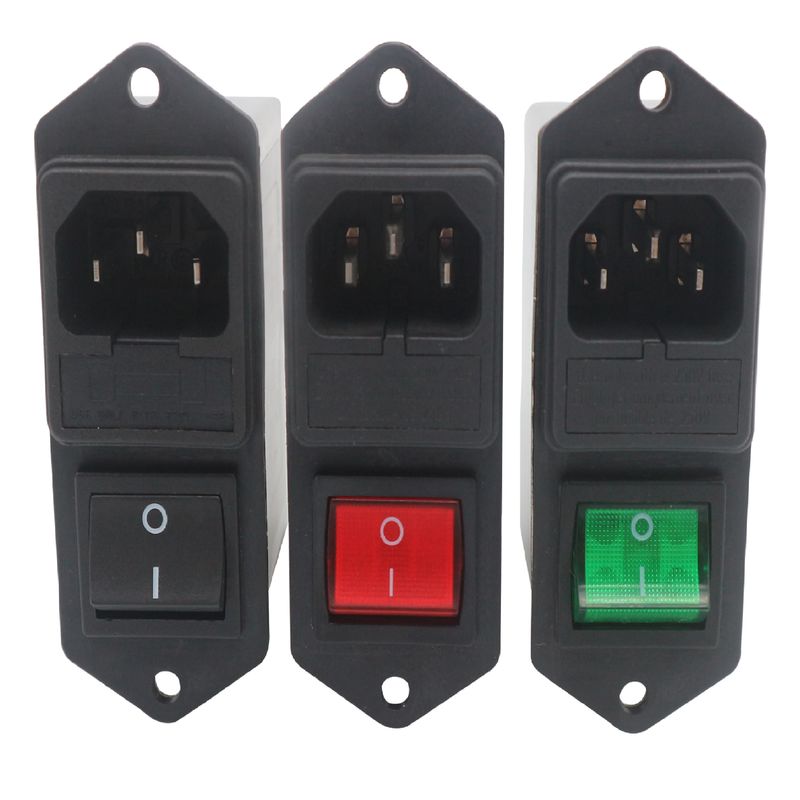

Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn

Nguồn gốc Trung Quốc
Hàng hiệu YBX
Chứng nhận cUL, TUV, CQC, CE, ROHS
Số mô hình YB11C4-10A-Q
Số lượng đặt hàng tối thiểu 100 CÁI
Giá bán Negotiable
chi tiết đóng gói 56,5 * 28,5 * 22,5cm (một hộp)
Thời gian giao hàng 20-25 ngày
Điều khoản thanh toán L / C, T / T
Khả năng cung cấp 500000 mảnh / mảnh mỗi tháng

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Tên YB11C4-10A-Q Vôn 250VAC
Hiện hành 1A ~ 10A Hiện tại xâm nhập 72A
Dòng đến dòng 1450VDC Dòng xuống đất 2000VAC
Sự chấp thuận ISO9001: 2015 cUL TUV CQC CE ROHS
Để lại lời nhắn
Mô tả sản phẩm

1-10A Ac Socket Mô-đun đầu vào nguồn điện Bộ lọc EMI với cầu chì và bật, tắt công tắc



Thông số kỹ thuật:



Mục Bộ lọc nguồn EMI
Mô hình Bộ lọc nguồn EMI YB-C3
Chức năng chuyển Thẻ thấp
Loại gói Bề mặt gắn kết
Tần số trung tâm danh nghĩa 10K-30MHZ
Mất đoạn chèn 60 ~ 90dB
Trở kháng đầu vào 50Ω
Điện áp định mức 125VAC 250VAC
Đánh giá hiện tại 1A 3A 6A 10A
Nhiệt độ môi trường 40 ° C
Phạm vi nhiệt độ 25/85/21
Tần suất hoạt động 50 / 60HZ
Dòng này sang dòng khác 1450VDC
Line to Ground 2250VDC
Dòng rò rỉ tối đa Tối đa 115VAC / 50HZ 0.3uA
MOQ 100 chiếc
Giá bán USD2 ~ 7 / mét
Thời gian dẫn đầu 5 ~ 15 ngày trong tuần





Đặc trưng:



- Các sản phẩm có độ suy giảm cao, dựa trên cuộn cảm có khả năng chống bão hòa cao và hoạt động nhiệt tuyệt vời



- Loại (R5) tuân thủ các yêu cầu của IEC / EN60601-1 về độ hở an toàn, dòng điện rò rỉ và thử nghiệm hipot



- Có nhiều bộ phận và sự kết hợp để đáp ứng các bài kiểm tra EMC của khách hàng khác nhau



- Sản phẩm tùy chỉnh theo yêu cầu của khách hàng





Các ứng dụng tiêu biểu:



1. Thiết bị điện và điện tử xách tay;



2. Thiết bị y tế;



3. Thiết bị đo lường kiểm tra;



4. Máy móc, thiết bị gia dụng vừa và nhỏ



5. Nguồn điện một pha, nguồn điện chuyển đổi chế độ



Quy tắc đề cử:



YB 11 C3 - 10A - Q (R 5 G)

            ¦ ¦ ¦ ¦ ¦ ¦ ¦

trường hợp mạch kết nối hiện tại tùy chọn



C3 --- Một cầu chì C4 --- Cầu chì đôi



Sơ đồ điện:



Hình 1

Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 0

Hình 2

Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 1



Lập bảng:

  Đánh giá hiện tại
@ 40 ° C

Tùy chọn thiết bị đầu cuối *

Điện trở Bleeder (tùy chọn)
G
Dòng rò rỉ 250V / 50Hz Sơ đồ điện

Điện áp định mức (V) Tần số hoạt động (Hz)
Mẫu số
Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 2 Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 3 Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 4
YB11C3-1A 1A Q S - - -













<0,8mA

Hình 1













115 / 250V













50 / 60Hz

YB11C3-2A 2A Q S - - - Hình 1
YB11C3-3A 3A Q S - - - Hình 1
YB11C3-4A 4A Q S - - - Hình 1
YB11C3-6A 6A Q S - - - Hình 1
YB11C3-8A 8A Q S - - - Hình 1
YB11C3-10A 10A Q S - - - Hình 1
YB11C4-1A 1A Q S - - - Hình 1
YB11C4-2A 2A Q S - - - Hình 1
YB11C4-3A 3A Q S - - - Hình 1
YB11C4-4A 4A Q S - - - Hình 1
YB11C4-6A 6A Q S - - - Hình 1
YB11C4-8A 8A Q S - - - Hình 1
YB11C4-10A 10A Q S - - - Hình 1





Bảng loại y tế:

  Đánh giá hiện tại
@ 40 ° C

Tùy chọn thiết bị đầu cuối

Điện trở Bleeder (tùy chọn) Trang thiết bị y tế
G
Dòng rò rỉ 250V / 50Hz Sơ đồ điện

Điện áp định mức (V) Tần số hoạt động (Hz)
Mẫu số
Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 5 Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 6 Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 7
YB11C3-1A-x (R5) 1A Q S - 1 5 -













<5μA

Hình 2













115 / 250V













50 / 60Hz

YB11C3-2A-x (R5) 2A Q S - 1 5 - Hình 2
YB11C3-3A-x (R5) 3A Q S - 1 5 - Hình 2
YB11C3-4A-x (R5) 4A Q S - 1 5 - Hình 2
YB11C3-6A-x (R5) 6A Q S - 1 5 - Hình 2
YB11C3-8A-x (R5) 8A Q S - 1 5 - Hình 2
YB11C3-10A-x (R5) 10A Q S - 1 5 - Hình 2
YB11C4-1A-x (R5) 1A Q S - 1 5 - Hình 2
YB11C4-2A-x (R5) 2A Q S - 1 5 - Hình 2
YB11C4-3A-x (R5) 3A Q S - 1 5 - Hình 2
YB11C4-4A-x (R5) 4A Q S - 1 5 - Hình 2
YB11C4-6A-x (R5) 6A Q S - 1 5 - Hình 2
YB11C4-8A-x (R5) 8A Q S - 1 5 - Hình 2
YB11C4-10A-x (R5) 10A Q S - 1 5 - Hình 2

Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 8* Q: Bật nhanh 6.35x0.8mm Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 9 S: hàn 4.0x0.8mm Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 10 W: UL1015 18awg





Kích thước cơ học (Đơn vị: mm)



Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 11

Trường hợp A B C D E F G H Tôi J K L
C3 / C4 62 61 29,5 80 72 35 11 11 17 3.5 6,35 * 0,8 46
Dung sai ± 1 ± 1 ± 1 ± 1 ± 0,15 ± 1 ± 0,5 ± 0,5 ± 0,5 ± 1 ± 0,15 46



Bảng suy hao chèn (Trong hệ thống 50ohm theo IEC / CISPR No.17)





                    Chế độ chung -------- chế độ khác biệt



1A 3A

  Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 12                                 Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 13



6A 8A

  Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 14                                  Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 15

10A

  Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 16



Mẫu vật:

Phí mẫu: Thương lượng

Thời gian mẫu: 3 ~ 5 ngày



Lô hàng:

--- Điều khoản vận chuyển: DHL, UPS, FedEx, TNT, EMS

--- Cảng là Thâm Quyến hoặc theo yêu cầu.



Hình ảnh Nhà máy:

Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 17

Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 18

Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 19Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 20

Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 21Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 22

Thông qua thấp Bộ lọc EMI ngõ vào IEC tần số thấp Có giá đỡ cầu chì và công tắc có đèn 23
