Nguồn gốc:
Trung Quốc
Hàng hiệu:
YBX
Chứng nhận:
UL, TUV, CE, CQC, ROHS
Số mô hình:
YB11C7-3A-Q
Liên hệ chúng tôi
video
video
video
Bộ lọc EMI ổ cắm loại đặc biệt có cầu chì và công tắc Bộ lọc mô-đun nhập nguồn 1A ~ 10A
Bộ lọc đầu vào IEC Dòng YB-C
Đặc trưng:
--Dòng điện định mức lên tới 10A
--Giá đỡ cầu chì đơn
--Công tắc bập bênh 2 cực
--Ứng dụng có mục đích chung
-- Phê duyệt:
Nguyên tắc đề cử:
YB 11 C7 - 3A - Q ( R5 )
¦ ¦ ¦ ¦ ¦
trường hợp mạch kết nối hiện tại tùy chọn
Sơ đồ điện:
Loại tiêu chuẩn
loại R5
Lập bảng:
| Đánh giá hiện tại @40°C |
Tùy chọn thiết bị đầu cuối* |
Điện trở chảy máu (không bắt buộc) |
Đất (Không bắt buộc) |
Dòng điện rò 250V/50Hz |
Sơ đồ điện |
Điện áp định mức(V) | Tần số hoạt động (Hz) | ||||||||||||||||||||||||||||||||||||||
| Mẫu số | |||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||||||
| YB11C7-1A | 1A | Q | S | - | - | - | <0,8mA | Hình 1 | 115/250V | 50/60Hz | |||||||||||||||||||||||||||||||||||
| YB11C7-2A | 2A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-3A | 3A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-4A | 4A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-6A | 6A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-8A | 8A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-10A | 10A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-1A | 1A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-2A | 2A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-3A | 3A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-4A | 4A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-6A | 6A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-8A | 8A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-10A | 10A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
Bảng loại y tế:
| Đánh giá hiện tại @40°C |
Tùy chọn thiết bị đầu cuối |
Điện trở xả (tùy chọn)R(MΩ) |
Thiết bị y tế (tùy chọn)5 |
Mặt đất (tùy chọn) |
Dòng điện rò 250V/50Hz | Sơ đồ điện |
Điện áp định mức(V) | Tần số hoạt động (Hz) |
||||||||||||||||||||||||||||||||||||||||
| Mẫu số | ||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||
| YB11C7-1A-x(R5) | 1A | Q | S | - | 1 | 5 | - | <5μA | Hình 2 | 115/250V | 50/60Hz | |||||||||||||||||||||||||||||||||||||
| YB11C7-2A-x(R5) | 2A | Q | S | - | 1 | 5 | - | Hình 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-3A-x(R5) | 3A | Q | S | - | 1 | 5 | - | Hình 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-4A-x(R5) | 4A | Q | S | - | 1 | 5 | - | Hình 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-6A-x(R5) | 6A | Q | S | - | 1 | 5 | - | Hình 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-8A-x(R5) | 8A | Q | S | - | 1 | 5 | - | Hình 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-10A-x(R5) | 10A | Q | S | - | 1 | 5 | - | Hình 2 | ||||||||||||||||||||||||||||||||||||||||
*Q: Bật nhanh 6,35x0,8mmS: hàn 4.0x0.8mmW: UL1015 18awg
Kích thước cơ học (Đơn vị: mm)
Trường hợp C

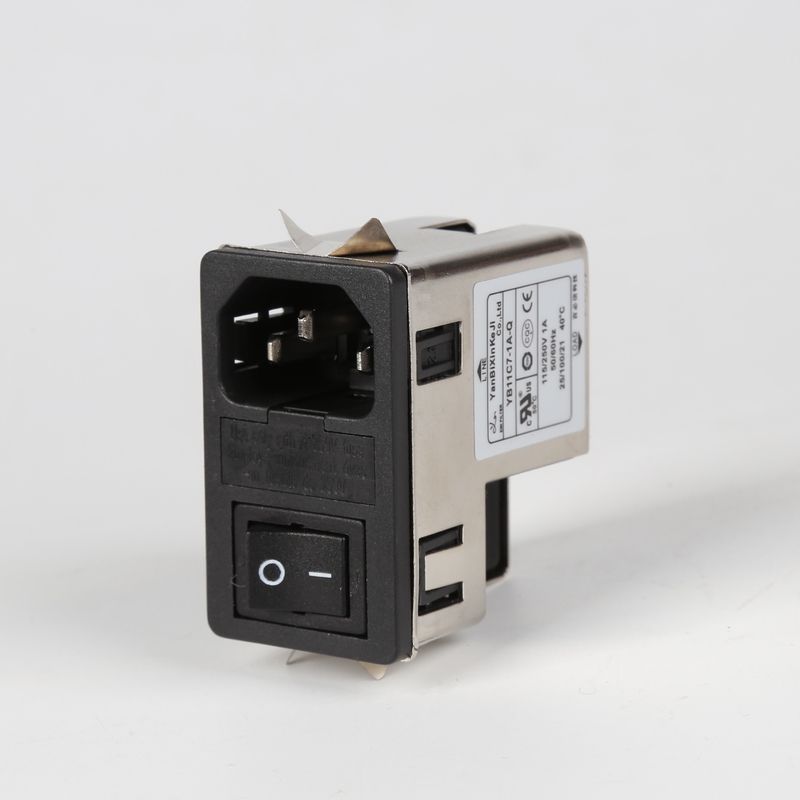

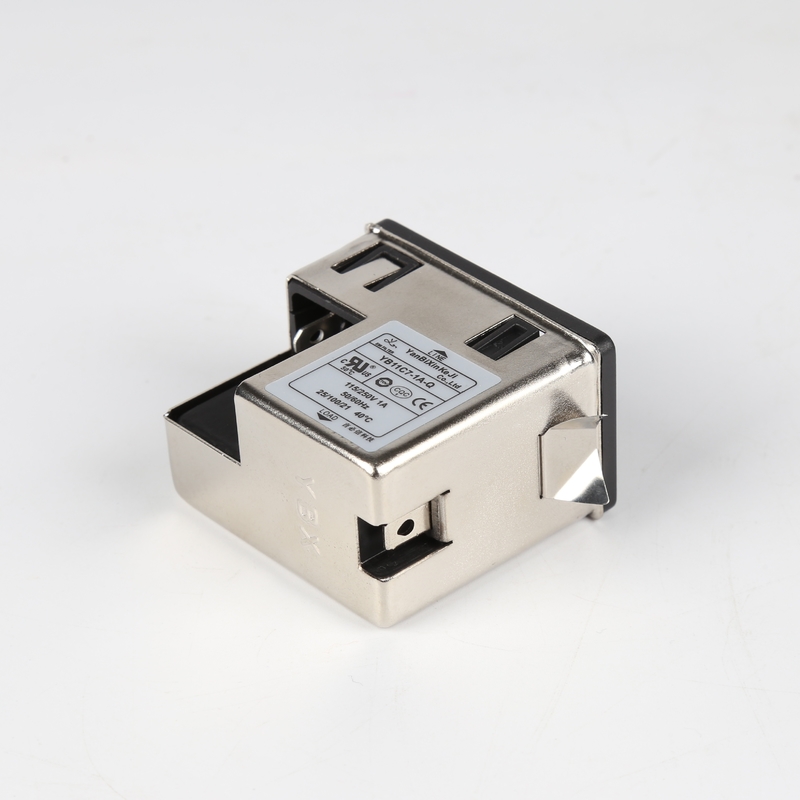

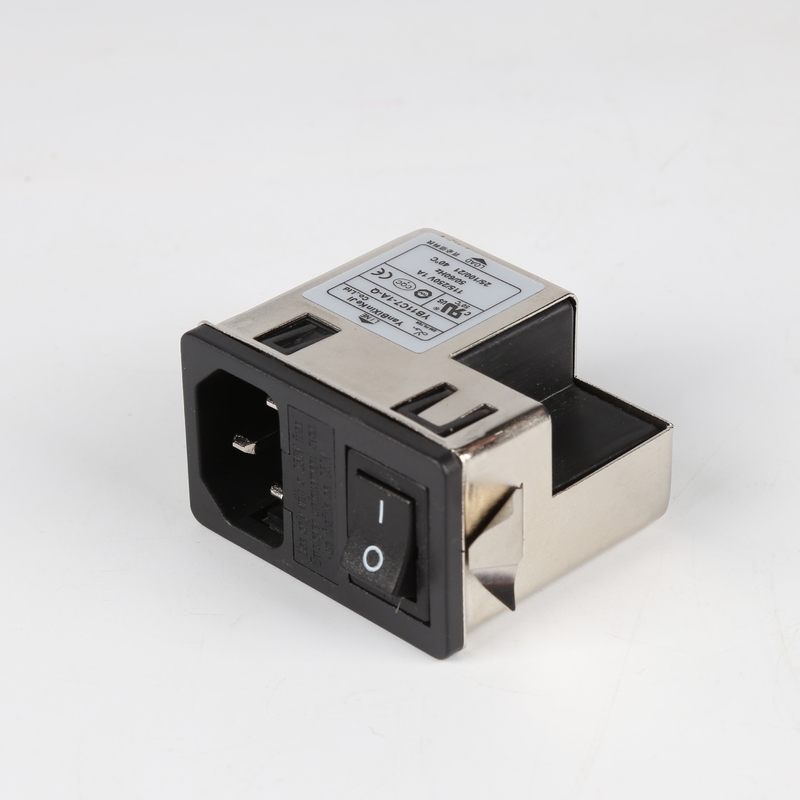

Hình ảnh sản phẩm YB11C7-10A-Q:
Bảng suy hao chèn (Trong hệ thống 50ohm theo IEC/CISPR số 17):
chế độ vi sai
1A 3A 6A
8A 10A
Lô hàng:
--- Điều kiện vận chuyển: DHL, UPS, FedEx, TNT, EMS
---Cổng làThâm Quyếnhoặc theo yêu cầu.
