Nguồn gốc:
Trung Quốc
Hàng hiệu:
YBX
Chứng nhận:
CQC CE CB TUV ROHSE
Số mô hình:
YB16T1-16A-Q(R)
Liên hệ chúng tôi
video
YB16T1 Bộ lọc điện đầu cuối nhanh điều hòa không khí Bộ lọc EMI 220V 16A Bộ lọc tiếng ồn nhựa màu đen
1. rò rỉ thấp, an toàn và độ tin cậy cao.
Thông số kỹ thuật:
| Điểm | Bộ lọc EMI hộp nhựa đen |
| Mô hình | YB16T1-16A-Q |
| Chức năng chuyển | Lối đi thấp |
| Loại gói | Mặt đất |
| Tần số trung tâm danh nghĩa | 10K-30MHZ |
| Mất tích nhập | 60~90dB |
| Kháng input | 50Ω |
| Điện áp định số | 115V/250V |
| Lưu lượng điện | 1~16A |
| Nhiệt độ môi trường | 40°C |
| Phạm vi nhiệt độ | 25 / 085 / 21 |
| Tần số hoạt động | 50/60HZ |
| Dòng đến Dòng | 1450VDC |
| Đường đến mặt đất | 2250VDC |
| Dòng chảy rò rỉ tối đa | 250VAC/60HZ 0,8mA tối đa |
Đặc điểm:
-- Điện số từ 1 đến 10A
-- Hiệu suất lọc mục đích chung
-- Phiên bản y tế tùy chọn (R5)
- Sản phẩm tùy chỉnh theo yêu cầu của khách hàng.
Ứng dụng điển hình:
-- Thiết bị điện và điện tử
-- Thiết bị y tế
-- Thiết bị dữ liệu
-- Thiết bị tự động hóa văn phòng
Bảng chọn bộ lọc:
| Phần không. | Vụ án | Dòng điện định giá (A) | Kết nối đầu ra |
| YB16T1-1A | T1 | 1 | Chiếc thiết bị đầu cuối nhanh |
| YB16T1-4A | T1 | 4 | |
| YB16T1-8A | T1 | 8 | Vít M4/M6/M8 |
| YB16T1-10A | T1 | 10 | |
| YB16T1-16A | T1 | 16 | Sợi |
* Q: Fast-on 6.35x0.8mmS: Vòng vítW: UL1015 18awg
Các bảng:
| Mô hình số. | Lưu lượng điện @40°C |
Các tùy chọn đầu cuối | Điện rò rỉ 250V/50Hz | Sơ đồ điện | Điện áp định số ((V) | Tần số hoạt động ((Hz) | ||
| YB16T1-1A | 1A | Q | - | W | < 0,8mA | Hình.1 | 115/250V | 50/60Hz |
| YB16T1-4A | 4A | Q | - | W | Hình.1 | |||
| YB16T1-10A | 10A | Q | - | W | Hình.1 | |||
| YB16T2-6A | 6A | Q | - | W | Hình.1 | |||
| YB16T2-10A | 10A | Q | - | W | Hình.1 | |||
| YB16T2-16A | 16A | Q | - | W | Hình.1 | |||
| YB16T3-6A | 6A | Q | - | W | Hình.1 | |||
| YB16T3-10A | 10A | Q | - | W | Hình.1 | |||
| YB16T3-16A | 6A | Q | - | W | Hình.1 | |||
| YB16T4-6A | 1A | Q | - | W | Hình.1 | |||
| YB16T4-10A | 3A | Q | - | W | Hình.1 | |||
| YB16T4-16A | 6A | Q | - | W | Hình.1 | |||
| YB12T5-4A | 4A | Q | - | W | Hình.2 | |||
| YB12T5-6A | 6A | Q | - | W | Hình.2 | |||
Hình sơ đồ điện &Cấu hình cơ khí (đơn vị: mm)

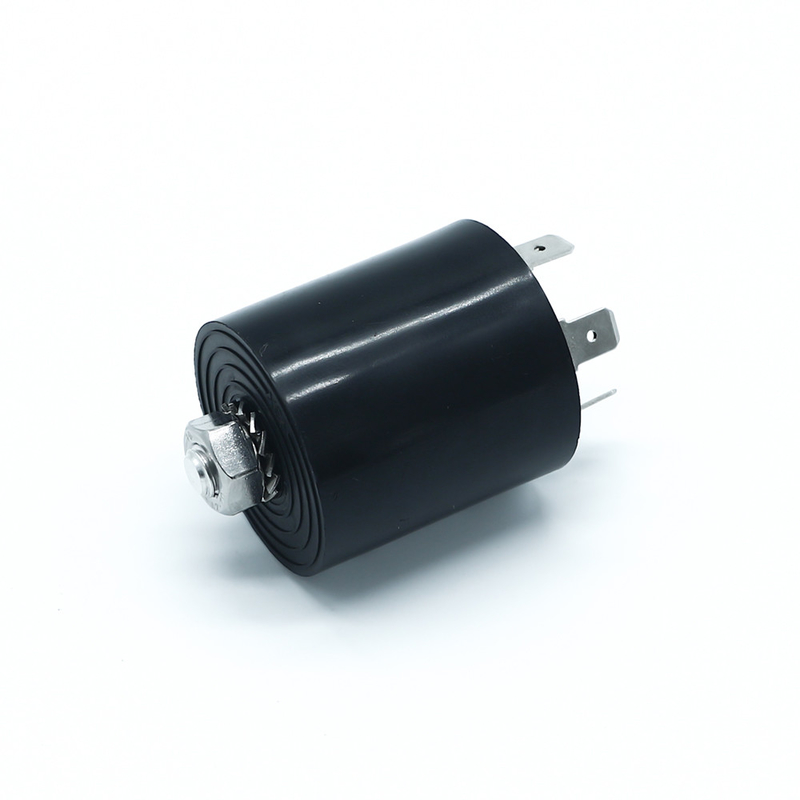

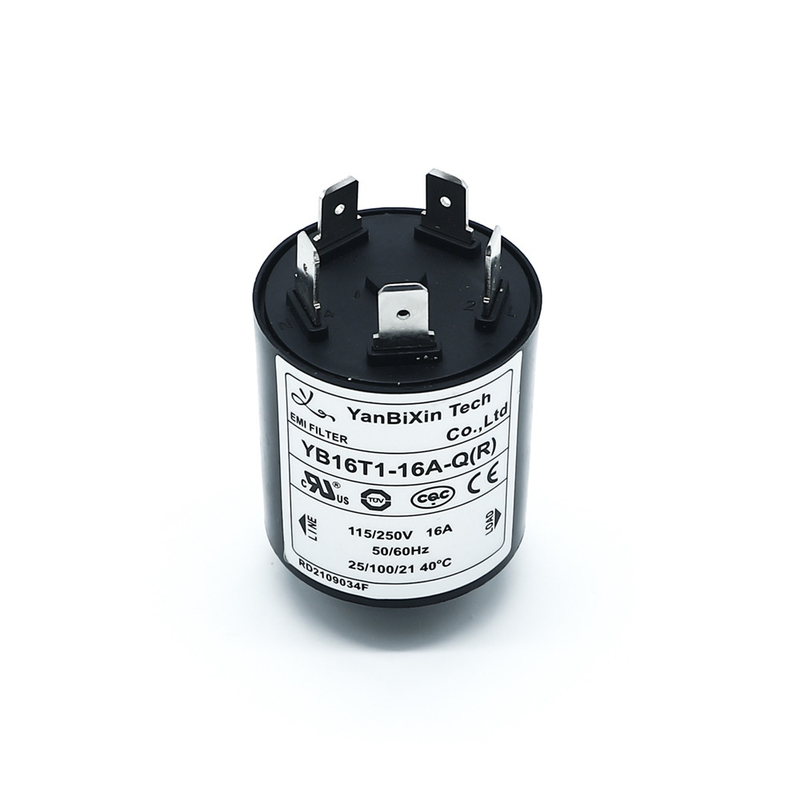

YB16T1-16A-Q EMI Filter Picture:
Bảng mất tích chèn ((Trong hệ thống 50 ohm theo IEC/CISPR No.17)
