Nguồn gốc:
Trung Quốc
Hàng hiệu:
YBX
Chứng nhận:
CQC CE CB TUV ROHSE
Số mô hình:
YB27D4-4A-Q
Liên hệ chúng tôi
YB27D4 Bộ lọc hai giai đoạn một giai đoạn 115V / 250V 4A Bộ lọc EMI đầu cuối đầu ra nhanh
Bộ lọc hai giai đoạn một giai đoạn chất lượng cao 115V / 250V 4A Bộ lọc EMI đầu ra đầu cuối nhanh
Thông số kỹ thuật:
| Điểm | Bộ lọc EMI hai giai đoạn |
| Mô hình | YB27D4-10A-Q |
| Chức năng chuyển | Lối đi thấp |
| Loại gói | Mặt đất |
| Tần số trung tâm danh nghĩa | 10K-30MHZ |
| Mất tích nhập | 60~90dB |
| Kháng input | 50Ω |
| Điện áp định số | 115V/250V |
| Lưu lượng điện | 1 ~ 10A |
| Nhiệt độ môi trường | 40°C |
| Phạm vi nhiệt độ | 25 / 085 / 21 |
| Tần số hoạt động | 50/60HZ |
| Dòng đến Dòng | 1450VDC |
| Đường đến mặt đất | 2250VDC |
| Dòng chảy rò rỉ tối đa | 250VAC/60HZ 0,8mA tối đa |
Đặc điểm:
-- Điện số từ 1 đến 10A
-- Hiệu suất lọc mục đích chung
-- Phiên bản y tế tùy chọn (R5)
- Sản phẩm tùy chỉnh theo yêu cầu của khách hàng.
Ứng dụng điển hình:
-- Thiết bị điện và điện tử
-- Thiết bị y tế
-- Thiết bị dữ liệu
-- Thiết bị tự động hóa văn phòng
Bảng chọn bộ lọc:
| Phần không. | Vụ án | Dòng điện định giá (A) | Kết nối đầu ra |
| YB27D4-3A | D4 | 3 | Chiếc thiết bị đầu cuối nhanh |
| YB27D4-6A | D4 | 6 | |
| YB27D4-10A | D4 | 10 | Vít M4/M6/M8 |
| YB27D4-15A | D4 | 15 | |
| YB27D4-20A | D4 | 20 | Sợi |
* Q: Fast-on 6.35x0.8mmS: Vòng vítW: UL1015 18awg
Các bảng:
| Mô hình số. | Lưu lượng điện @40°C |
Các tùy chọn đầu cuối* | Điện rò rỉ 250V/50Hz | Sơ đồ điện | Điện áp định số ((V) | Tần số hoạt động ((Hz) | ||
| YB27E4-1A | 1A | Q | S | W | < 0,8mA | Hình.1 | 115/250V | 50/60Hz |
| YB27E4-2A | 2A | Q | S | W | Hình.1 | |||
| YB27E4-3A | 3A | Q | S | W | Hình.1 | |||
| YB27E4-4A | 4A | Q | S | W | Hình.1 | |||
| YB27E4-6A | 6A | Q | S | W | Hình.1 | |||
| YB27E4-8A | 8A | Q | S | W | Hình.1 | |||
| YB27D1-1A | 1A | Q | - | W | Hình.1 | |||
| YB27D1-2A | 2A | Q | - | W | Hình.1 | |||
| YB27D1-3A | 3A | Q | - | W | Hình.1 | |||
| YB27D1-4A | 4A | Q | - | W | Hình.1 | |||
| YB27D2-6A | 6A | Q | S | W | Hình.1 | |||
| YB27D2-8A | 8A | Q | S | W | Hình.1 | |||
| YB27D3-8A | 8A | Q | S | W | Hình.1 | |||
| YB27D3-10A | 10A | Q | S | W | Hình.1 | |||
| YB27D3-15A | 15A | Q | S | - | Hình.1 | |||
| YB27D4-10A | 10A | Q | S | W | Hình.1 | |||
| YB27D4-15A | 15A | Q | S | - | Hình.1 | |||
| YB27D4-20A | 20A | Q | S | - | Hình.1 | |||
| YB27D5-15A | 15A | Q | S | - | Hình.1 | |||
| YB27D5-20A | 20A | Q | S | - | Hình.1 | |||
| YB27F1-15A | 15A | Q | S | - | Hình.1 | |||
| YB27F2-20A | 20A | Q | S | - | Hình.1 | |||
Hình sơ đồ điện &Cấu hình cơ khí (đơn vị: mm)

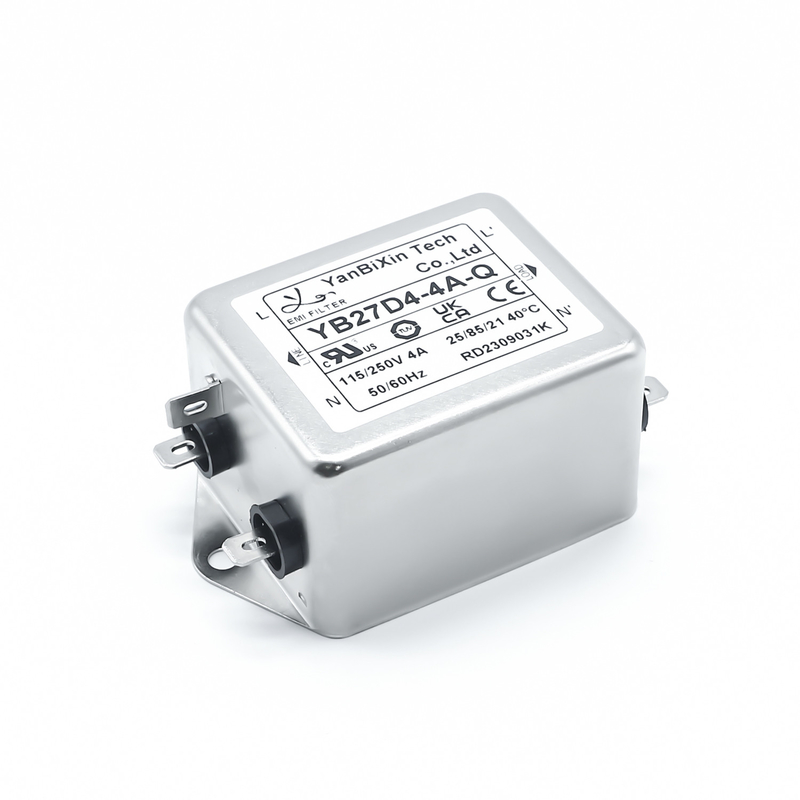

YB27D4-4A-Q EMI Filter Picture:
Bảng mất tích chèn ((Trong hệ thống 50 ohm theo IEC/CISPR No.17)
