Nguồn gốc:
Trung Quốc
Hàng hiệu:
YBX
Chứng nhận:
UL CQC CE CB TUV
Số mô hình:
YB22D2-10A-W
Liên hệ chúng tôi
video
Bộ lọc một pha 250V 10A D Series Bộ lọc đầu ra dây EMI giai đoạn kép cho ô tô
Bộ lọc một pha:
Thông số bộ lọc EMI:
| Mục | Bộ lọc một pha |
| Người mẫu | YB22D2-10A-W |
| Hàm chuyển | Thông thấp |
| Loại gói | Gắn bề mặt |
| Tần số trung tâm danh nghĩa | 150K-30MHZ |
| Mất chèn | 60~90dB |
| Trở kháng đầu vào | 50Ω |
| Điện áp định mức | 115VAC 250VAC |
| Đánh giá hiện tại | 1A~20A |
| Nhiệt độ môi trường | 40°C |
| Phạm vi nhiệt độ | 25/085/21 |
| Tần số hoạt động | 50/60HZ |
| Dòng này sang dòng khác | 1450VDC |
| Đường nối đất | 2250VDC |
| Dòng rò tối đa | Tối đa 115VAC/50HZ 0,8mA |
| MOQ | 100 chiếc |
| Giá | USD1~2/Mét |
| Thời gian dẫn | 5~15 ngày trong tuần |
Đặc trưng:
- Dòng điện định mức có thể được cung cấp từ 1 đến 20 amps.
-- Nhiều lựa chọn đầu ra khác nhau như đầu nối Fast-on, đầu nối dây và vít M4
-- Phiên bản y tế tùy chọn loại R(5)
-- Kích thước nhỏ gọn có thể áp dụng cho nhiều tình huống khác nhau.
- Có nhiều bộ phận và sự kết hợp khác nhau để đáp ứng các thử nghiệm EMC của khách hàng khác nhau
Các ứng dụng tiêu biểu:
1. Thiết bị điện, điện tử
2. Thiết bị y tế
3. Thiết bị Datacom
4. Thiết bị tự động hóa văn phòng
Quy tắc đề cửcủa Bộ lọc EMI
| YB | 22 | D2 | - | 10A | - | W |
| | | | | | | | | | | ||
| một pha | Mạch | Kích thước | Hiện hành | Kết nối đầu ra | ||
| mạch 22:22 | D2 | 3A : 3 ampe | Q: tab bật nhanh 250 | |||
| 6A : 6 ampe | W: dây | |||||
| 10A : 10 ampe | S: Vít M4 |
*Q: Bật nhanh 6,35x0,8mmS: Vấu vítW: UL1015 18awg
Bảng lựa chọn bộ lọc:
| Mẫu số | Đánh giá hiện tại @40°C |
Tùy chọn thiết bị đầu cuối* | Dòng điện rò 250V/50Hz | Sơ đồ điện | Điện áp định mức(V) | Tần số hoạt động (Hz) | ||
| YB22D1-1A | 1A | Q | - | W | <0,8mA | Hình 1 | 115/250V | 50/60Hz |
| YB22D1-2A | 2A | Q | - | W | Hình 1 | |||
| YB22D1-3A | 3A | Q | - | W | Hình 1 | |||
| YB22D1-4A | 4A | Q | - | W | Hình 1 | |||
| YB22D1-6A | 6A | Q | - | W | Hình 1 | |||
| YB22D2-6A | 6A | Q | S | W | Hình 1 | |||
| YB22D2-8A | 8A | Q | S | W | Hình 1 | |||
| YB22D2-10A | 10A | Q | S | W | Hình 1 | |||
| YB22D2-15A | 15A | Q | S | - | Hình 1 | |||

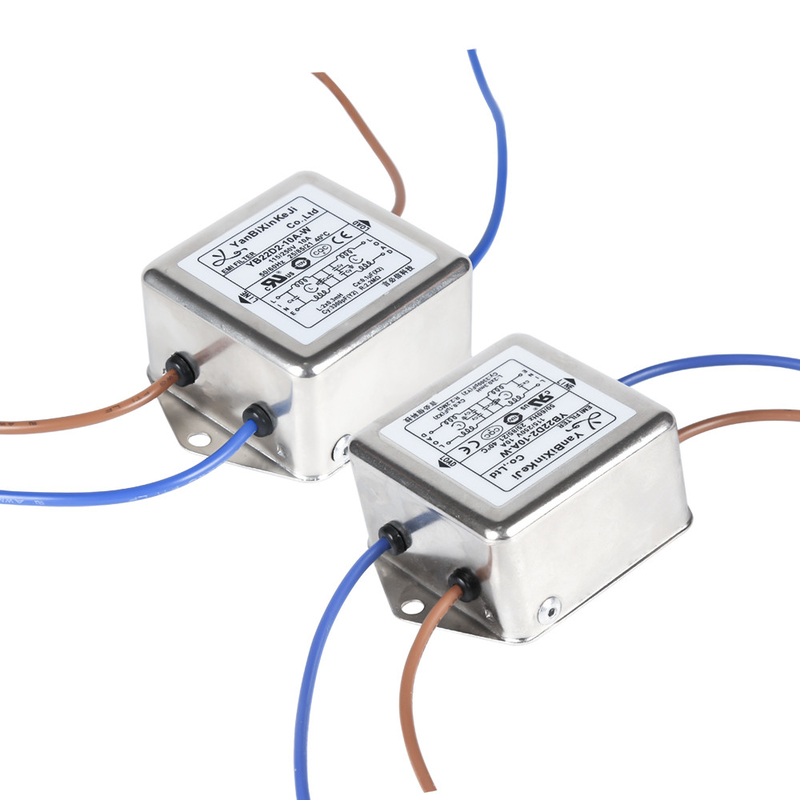

Hình ảnh sản phẩm YB22D2-10A-W:
Dòng bộ lọc EMI
Hãy chọn chúng tôi, chúng tôi có đầy đủ các bộ lọc EMI nhất, bao gồm Bộ lọc đầu vào IEC, Bộ lọc mô-đun nguồn vào, Bộ lọc một pha và Bộ lọc ba pha, v.v. Vui lòng liên hệ với chúng tôi, chúng tôi có các kỹ thuật viên chuyên nghiệp để giúp bạn giải quyết các vấn đề EMI và EMC .
