Bộ lọc EMI 3 pha 4 dây 380V/520V Bộ lọc RFI ba pha cho thiết bị công nghiệp

Foucs on-Power Line Filter, Noise Filter, Line Filter, EMI Filter, EMC Filter

Bộ lọc trục vít M4 độ suy giảm cao YBX Bộ lọc dây ba pha ba pha

Bộ lọc ba pha bốn dây:

YX93G3-20A-S là bộ lọc ba pha bốn dây. Chế độ kết nối của nó là vít M4 và có thể chọn khối đầu cuối. Dòng điện định mức tối đa lên tới 100 ampe.Độ tin cậy cao được thiết kế để sử dụng cho thiết bị công nghiệp với bộ lọc Ba pha Ba dây hoặc Bộ lọc Ba pha Bốn dây. Khả năng giảm tiếng ồn tốt ở cả hai hướng thuận và ngược đối với chế độ thông thường và chế độ bình thường. Các phiên bản dành riêng cho khách hàng có sẵn theo yêu cầu.

Các tính năng của bộ lọc ba pha:

-- Dòng điện định mức có thể được cung cấp từ 1 đến 200 ampe.
-- Các lựa chọn đầu ra khác nhau như khối đầu cuối, đầu nối trục vít M4.
-- Khả năng giảm tiếng ồn tốt ở cả hai hướng thuận và ngược đối với chế độ thông thường và chế độ bình thường.
-- Độ tin cậy cao được thiết kế để sử dụng thiết bị công nghiệp với 3 pha 3 dây và 3 pha 4 dây.

Thông số sản phẩm:

• Model: YX93G3-20A-S
• Chế độ đầu ra: Vít M4
• Điện áp định mức: 380/520 VAC
• Dòng định mức: Lên đến 200A
• Tần số hoạt động: 50/60Hz
• Định mức Hipot (Line-To-Line): 1450VDC
• Định mức Hipot (Line-To-Ground): 2250VDC
• Nhiệt độ hoạt động: -25 ~ +85°C
• Tuân thủ an toàn: CE

Các ứng dụng tiêu biểu:

1. thiết bị kiểm tra và đo lường
2. thiết bị tự động hóa
3. ổ đĩa servo
4. ánh sáng
5. thiết bị viễn thông
6. biến tần
7. ổ đĩa động cơ

Bảng lựa chọn bộ lọc:

*Hỏi: Bật nhanh 6,35x0,8mmS: Vấu vítT: Khối đầu cuối

Quy tắc đặt tên:

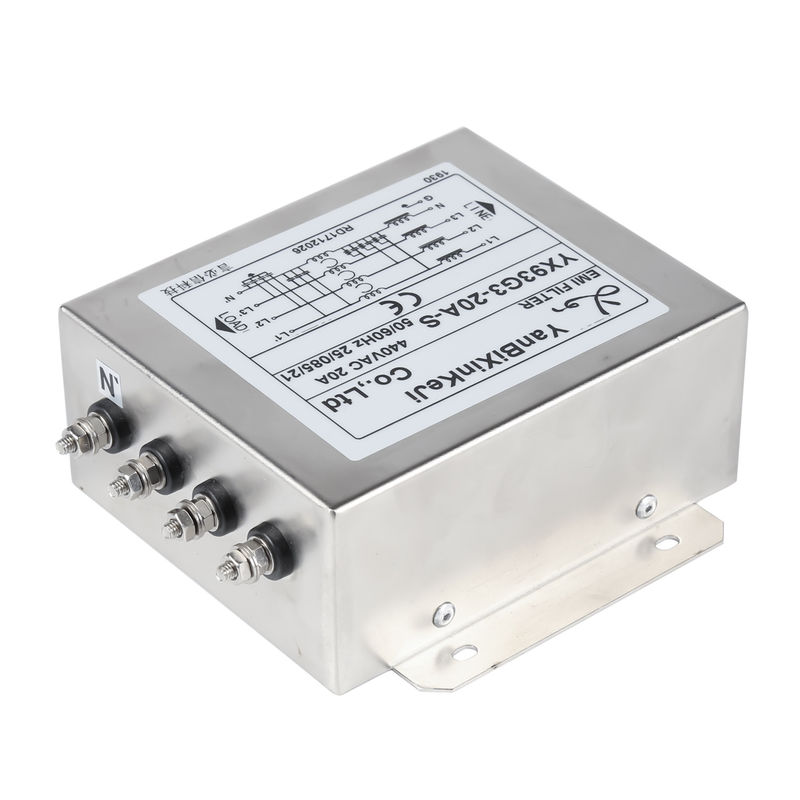

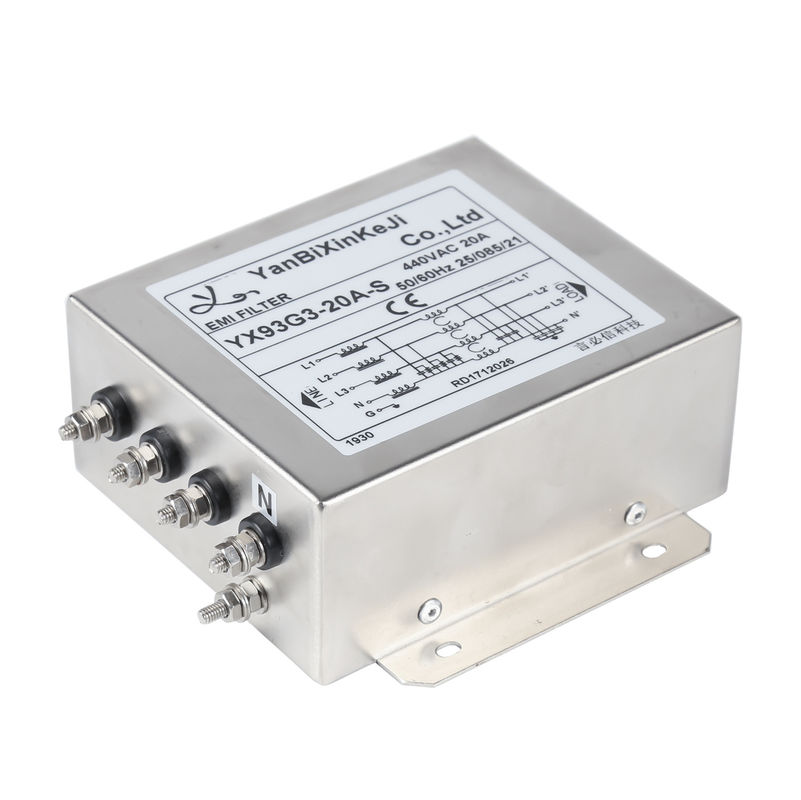

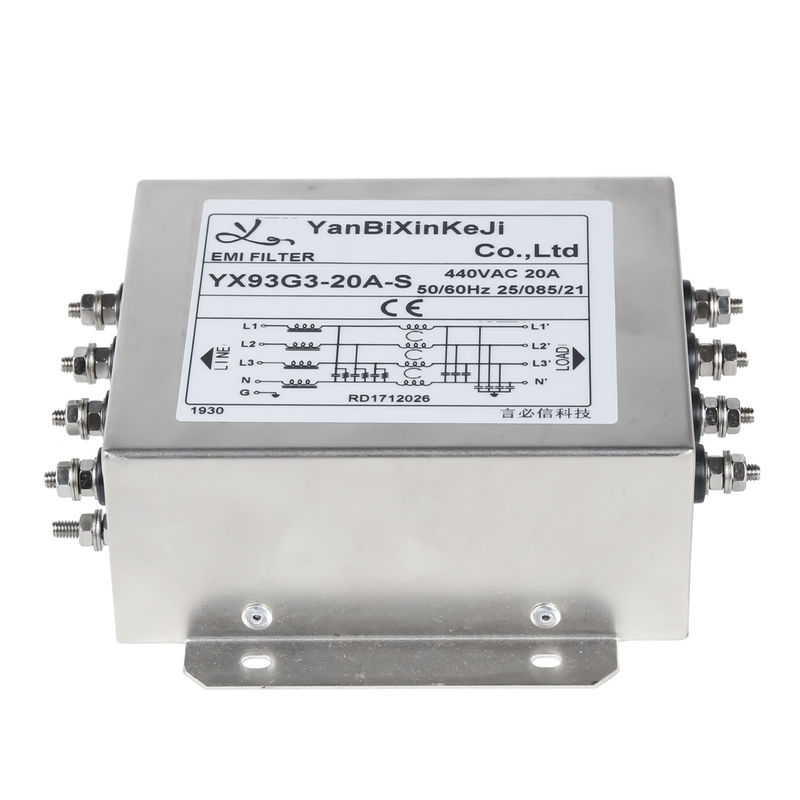

Hình ảnh bộ lọc YX93G3-20A-S:

Kích thước vật lý:

Sơ đồ điện:

Đặc trưng:

(1) Định mức điện áp............................................................. ................................................250/440VAC

(2) Xếp hạng hiện tại:

A.@115VAC............................................................. .................................................... 20A RMS tối đa

B.@250VAC............................................................. .................................................... 20A RMS tối đa

(3) Tần số hoạt động: 50/60Hz

(4) Dòng điện rò rỉ: từng dòng xuống đất

A. 115VAC/60Hz............................................... .............................................. Tối đa 7mA.

B. 250VAC/50Hz............................................... ................................................. Tối đa 14mA.

(5) Xếp hạng Hipot (trong một phút)

A. Dây nối đất ............................................................ ............................................... 2250VDC

B. Hàng nối hàng .............................................................. .................................................... ... 1450VDC

(6) IR: 50M ohm A7 500VDC bất kỳ đầu vào hoặc đầu ra nào nối đất

Giấy chứng nhận của chúng tôi:

Bộ lọc một pha:

cUL:20190321-E471748

TUV:B0899310001Rev.01

CQC:19001226449

CE:SZAIS180620005-01

ROHS:MMCRHRWM60371744

Bộ lọc ba pha:

cUL:20190325-E502442

ENEC:ENEC-02580

CE:SZAIS180620005-01

ROHS:MMCRHRWM60371744



Bao bì:

Bộ lọc đường dây điện:CTN/300 cái

N/GW.: 13.5/14.3KG

Đo:0,565*0,285*0,225m



lô hàng

--- Điều khoản vận chuyển: DHL, UPS, FedEx, TNT, EMS

---Cảng làThâm Quyếnhoặc theo yêu cầu.
