Nguồn gốc:
Trung Quốc
Hàng hiệu:
YBX
Chứng nhận:
cUL, TUV, CQC, CE, ROHS
Số mô hình:
YB21F4-100A-S
Liên hệ chúng tôi
Bộ lọc hai giai đoạn một giai đoạn 100A Bộ lọc đường dây điện dòng điện cao Chứng nhận CE
Tính năng của bộ lọc EMI hai giai đoạn:
-- Được thiết kế để nâng cao độ lọc
-- Các lựa chọn đầu cuối khác nhau: faston/screw/terminal
-- Điện số từ 1 đến 100A
-- Sự suy giảm khác biệt và chế độ thông thường tuyệt vời
- Sản phẩm tùy chỉnh theo yêu cầu của khách hàng.
Ứng dụng điển hình:
-- Thiết bị điện và điện tử
-- Thiết bị y tế
-- Thiết bị dữ liệu
-- Thiết bị tự động hóa văn phòng
Thông số kỹ thuật của bộ lọc:
| Điểm | Bộ lọc đường dây điện hai giai đoạn |
| Mô hình | YB21F4-100A-S |
| Chức năng chuyển | Lối đi thấp |
| Loại gói | Mặt đất |
| Tần số trung tâm danh nghĩa | 150KHZ-30MHZ |
| Mất tích nhập | 60~90dB |
| Kháng input | 50Ω |
| Điện áp định số | 115V/250V |
| Lưu lượng điện | 1 ~ 100A |
| Nhiệt độ môi trường | 40°C |
| Phạm vi nhiệt độ | 25 / 085 / 21 |
| Tần số hoạt động | 50/60HZ |
| Dòng đến Dòng | 1450VDC |
| Đường đến mặt đất | 2250VDC |
| Dòng chảy rò rỉ tối đa | 250VAC/60HZ 0,8mA tối đa |
| MOQ | 100pcs |
| Phần không. | Vụ án | Dòng điện định giá (A) | Kết nối đầu ra |
| YB21F4-10A | F4 | 10 | Chiếc thiết bị đầu cuối nhanh |
| YB21F4-30A | F4 | 30 | |
| YB11F4-50A | F4 | 50 | Sợi |
| YB11F4-60A | F4 | 60 | |
| YB11F4-80A | F4 | 80 | Vít M4 |
| YB11F4-100A | F4 | 100 |
* Q: Fast-on 6.35x0.8mmS: Vòng vítW: UL1015 18awg
Quy tắc đặt tên:
| YB | 21 | F4 | - | 100A | - | S |
| ️ | ️ | ️ | ️ | ️ | ||
| Giai đoạn đơn | Vòng mạch | Cấu trúc | Hiện tại | Kết nối đầu ra | ||
| 2121 vòng tròn | F4 | 30A :30 amp | Q: Fast-on tab 250 | |||
| 50A: 50 amp | S:M4 Vít | |||||
| 100A: 100 amp | T:cùng kết thúc |

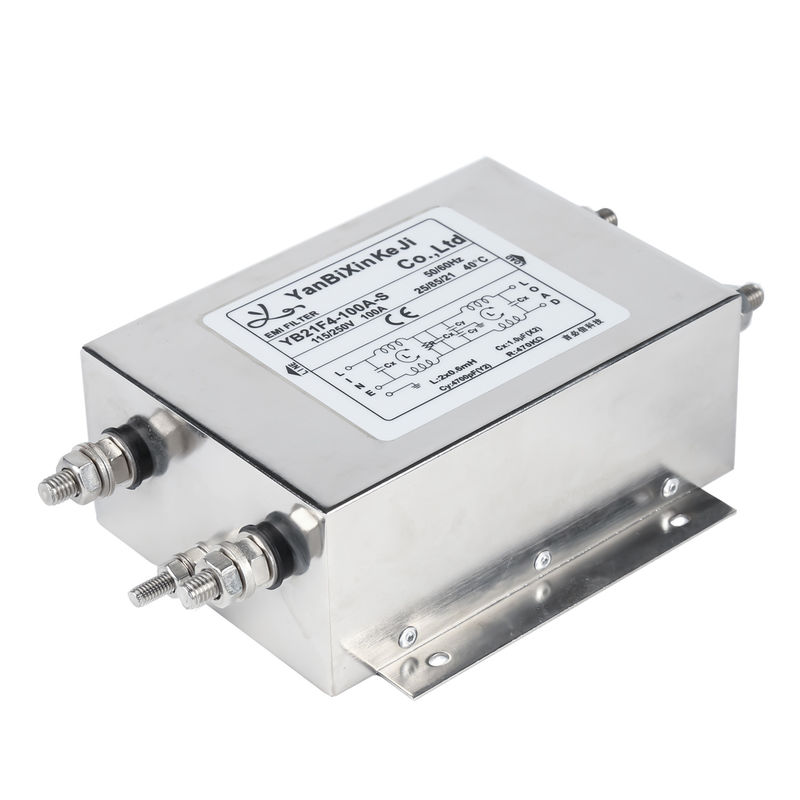

YB21F4-100A-S Hình sản phẩm:
Kế hoạch điện:
Cấu hình cơ khí (đơn vị: mm)
| Vụ án | E3 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | Sự khoan dung | ||||||||||||||||||
| A | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ± 1 | ||||||||||||||||||
| B | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ± 1 | ||||||||||||||||||
| C | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ± 1 | ||||||||||||||||||
| D | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ± 0.15 | ||||||||||||||||||
| E | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ± 1 | ||||||||||||||||||
| F | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ± 0.5 | ||||||||||||||||||
| G | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ± 0.5 | ||||||||||||||||||
| H | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4*6 | 4*6 | ± 0.15 | ||||||||||||||||||
| Tôi... | 4.5 | 4.2*6.2 | 4.2*6.2 | 4*6 | 4*6 | ± 0.15 | ||||||||||||||||||||||||
| J | M4/M6 | M4/M6 | M4/M6 | M4/M6 | ||||||||||||||||||||||||||
| K | 6.3*0.8 | 6.3*0.8 | UL 1015 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | M4 | M4 | M4 | M4 | ± 0.15 | ||||||||||||||||||
| L | 35 | 50 | 60 | 60 | ±2 | |||||||||||||||||||||||||
