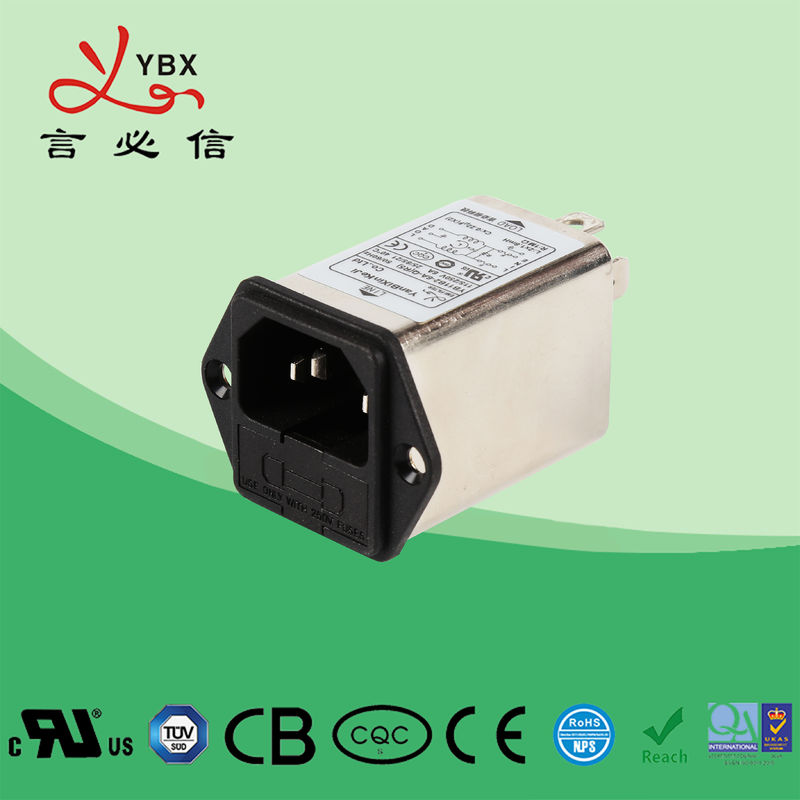

Bộ lọc cầu chì đôi Yanbixin 120 250VAC YB11B2 Xếp hạng hiện tại 1A-10A
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | YBX |
| Chứng nhận | cUL, TUV, CQC, CE, ROHS |
| Số mô hình | YB11B2-10A-Q |
| Số lượng đặt hàng tối thiểu | 100pcs |
| Giá bán | Negotiable |
| chi tiết đóng gói | 56,5 * 28,5 * 22,5cm |
| Thời gian giao hàng | 20-25 ngày |
| Điều khoản thanh toán | T/T, THƯ TÍN DỤNG |
| Khả năng cung cấp | 10000 mảnh/miếng mỗi tháng |
Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Ứng dụng trò chuyện: sales10@aixton.com
Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.
xThông tin chi tiết sản phẩm
| Mục | YB11B2-10A-Q | Đánh giá hiện tại | 1A-10A |
|---|---|---|---|
| Điện áp định mức | 110v | Tần suất hoạt động | 50 / 60Hz |
| Dòng đến dòng | 1450DVC | Hải cảng | Thâm Quyến |
| Điểm nổi bật | bộ lọc nhập điện,bộ lọc emi emc |
||
Mô tả sản phẩm
Bộ lọc EMI nội tuyến 120, 250VAC YB11B2 Bộ lọc mô-đun nguồn cầu chì đôi
Thông số kỹ thuật:
| Mục | Bộ lọc IEC |
| Mô hình | Bộ lọc IEC YB-B |
| Chức năng chuyển | Đèo thấp |
| Loại gói | Bề mặt núi |
| Tần số trung tâm danh nghĩa | 10K-30MHZ |
| Mất chèn | 60 ~ 90dB |
| Trở kháng đầu vào | 50Ω |
| Điện áp định mức | 115V / 250V |
| Đánh giá hiện tại | 1 ~ 10A |
| Nhiệt độ môi trường | 40 ° C |
| Phạm vi nhiệt độ | 25/085/21 |
| Tần suất hoạt động | 50 / 60HZ |
| Dòng đến dòng | 1450VDC |
| Dòng xuống đất | 2250VDC |
| Rò rỉ tối đa hiện tại | Tối đa 250VAC / 60HZ 0,8mA |
| Moq | 100 |
| Giá bán | USD1 ~ 9,8 / mét |
| Thời gian dẫn | 5 ~ 15 ngày trong tuần |
Đặc trưng:
1. Các phiên bản đến 10A có sẵn với bộ giữ cầu chì cho một hoặc hai (5 * 20mm) cầu chì
2. (R5) các loại tuân thủ các yêu cầu của IEC / EN60601-1 về giải phóng mặt bằng an toàn, kiểm tra dòng rò và hipot
3. Có nhiều bộ phận và kết hợp để đáp ứng các bài kiểm tra EMC khác nhau của khách hàng
Các ứng dụng tiêu biểu:
- Thiết bị điện và điện tử cầm tay
-- Thiết bị y tế
- Thiết bị kiểm tra và đo lường
- Máy móc và thiết bị gia dụng cỡ vừa và nhỏ
Quy tắc đề cử:
YB 11 B1 - 10A - Q (R 5 G)
¦ ¦ ¦
trường hợp mạch kết nối hiện tại tùy chọn
B1: Một cầu chì
B2: Hai cầu chì
Các bảng:
| Số mẫu | Đánh giá hiện tại @ 40 ° C |
Tùy chọn thiết bị đầu cuối * |
Điện trở Bleeder (không bắt buộc) |
G |
Rò rỉ hiện tại 250V / 50Hz | Sơ đồ điện | Điện áp định mức (V) | Tần số hoạt động (Hz) | |||||||||||||||||||||||||||||||||||||
| YB11B1-1A | 1A | Q | S | - | - | - |
<0,8mA |
Hình 1 |
115 / 250V |
50 / 60Hz |
|||||||||||||||||||||||||||||||||||
| YB11B1-2A | 2A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-3A | 3 | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-4A | 4A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-6A | 6A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-8A | 8 | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-10A | 10A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-1A | 1A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-2A | 2A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-3A | 3 | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-4A | 4A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-6A | 6A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-8A | 8 | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-10A | 10A | Q | S | - | - | - | Hình 1 | ||||||||||||||||||||||||||||||||||||||
Loại thuốc y tế:
| Số mẫu | Đánh giá hiện tại @ 40 ° C |
Tùy chọn thiết bị đầu cuối |
Điện trở Bleeder (không bắt buộc) |
Thiết bị y tế 5 |
G |
Rò rỉ hiện tại 250V / 50Hz | Sơ đồ điện | Điện áp định mức (V) | Tần số hoạt động (Hz) | |||||||||||||||||||||||||||||||||||||||
| YB11B1-1A-x (R5) | 1A | Q | S | - | 1 | 5 | - |
<5μA |
Hình 2 |
115 / 250V |
50 / 60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11B1-2A-x (R5) | 2A | Q | S | - | 1 | 5 | - | Hình 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-3A-x (R5) | 3 | Q | S | - | 1 | 5 | - | Hình 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-4A-x (R5) | 4A | Q | S | - | 1 | 5 | - | Hình 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-6A-x (R5) | 6A | Q | S | - | 1 | 5 | - | Hình 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-8A-x (R5) | 8 | Q | S | - | 1 | 5 | - | Hình 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-10A-x (R5) | 10A | Q | S | - | 1 | 5 | - | Hình 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-1A-x (R5) | 1A | Q | S | - | 1 | 5 | - | Hình 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-2A-x (R5) | 2A | Q | S | - | 1 | 5 | - | Hình 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-3A-x (R5) | 3 | Q | S | - | 1 | 5 | - | Hình 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-4A-x (R5) | 4A | Q | S | - | 1 | 5 | - | Hình 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-6A-x (R5) | 6A | Q | S | - | 1 | 5 | - | Hình 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-8A-x (R5) | 8 | Q | S | - | 1 | 5 | - | Hình 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-10A-x (R5) | 10A | Q | S | - | 1 | 5 | - | Hình 2 | ||||||||||||||||||||||||||||||||||||||||
* Q: Bật nhanh 6,35x0,8mmS: hàn 4.0x0.8mm W: UL1015 18awg
Sơ đồ điện:
Hình 1
Hình 2
Kích thước cơ học (Đơn vị: mm)
| Vỏ | Một | B | C | D | E | F | G | H | Tôi | J | K | ||||||||||||||
| B1 | 58 | 28 | 32,5 | 44 | 36 | 33,5 | 13 | 11 | 12,5 | 3,5 | 6,35 * 0,8 | ||||||||||||||
| B2 | 58 | 28 | 32,5 | 44 | 36 | 33,5 | 13 | 11 | 12,5 | 3,5 | 6,35 * 0,8 | ||||||||||||||
| Dung sai | ± 1 | ± 1 | ± 1 | ± 1 | ± 0,15 | ± 1 | ± 0,5 | ± 0,5 | ± 0,5 | ± 1 | ± 0,15 | ||||||||||||||
Bảng mất chèn (Trong hệ thống 50ohm theo tiêu chuẩn IEC / CISPR số 17)
Chế độ chung -------- chế độ vi sai
1A 3A
6A 8
10A
