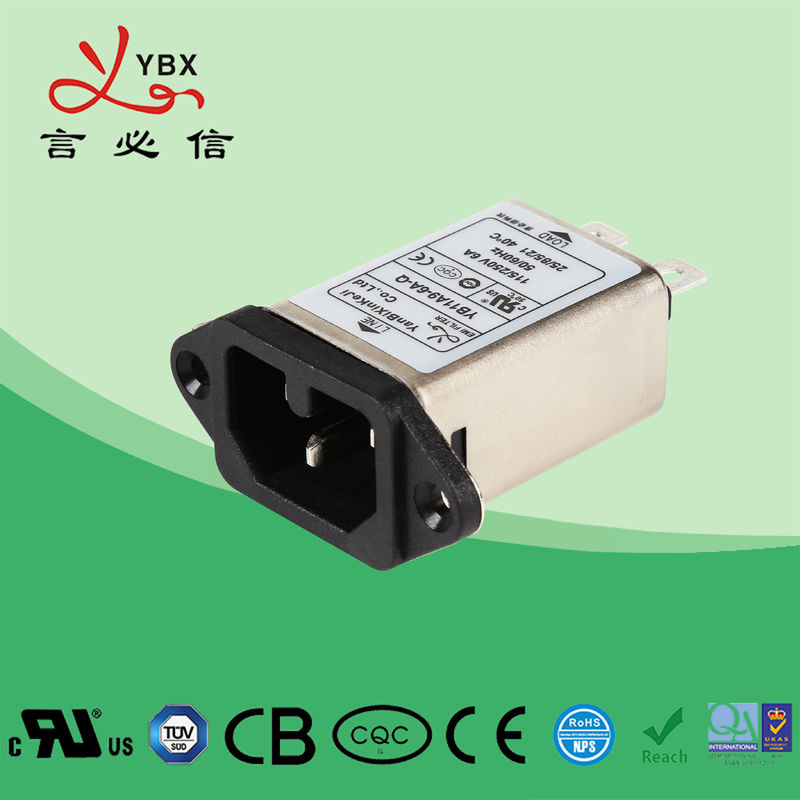

Yanbixin Bộ lọc EMI điện tử 10A Nội tuyến / Máy giặt Bộ lọc EMI AC RFI

Nguồn gốc Trung Quốc
Hàng hiệu YBX
Chứng nhận cUL, TUV, CQC, CE, ROHS
Số mô hình YB11A9-10A-Q
Số lượng đặt hàng tối thiểu 100pcs
Giá bán Negotiable
chi tiết đóng gói 56,5 * 28,5 * 22,5cm
Thời gian giao hàng 20-25 ngày
Điều khoản thanh toán T/T, THƯ TÍN DỤNG
Khả năng cung cấp 10000 mảnh/miếng mỗi tháng

Liên hệ với tôi để có mẫu và phiếu giảm giá miễn phí.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Mục YB11A9-10A-Q Đánh giá hiện tại 1A-10A
Điện áp định mức 115V Tần suất hoạt động 50 / 60Hz
Dòng đến dòng 1450DVC Hải cảng Thâm Quyến
Điểm nổi bật

bộ lọc nhập điện

,

bộ lọc emi emc

Để lại lời nhắn
Mô tả sản phẩm

Bộ lọc EMI điện tử 10A Nội tuyến Máy giặt YB11A9 Sử dụng Bộ lọc Emi AC RFI



Thông số kỹ thuật:



Mục Bộ lọc IEC
Mô hình Bộ lọc IEC YB-A
Chức năng chuyển Đèo thấp
Loại gói Bề mặt núi
Tần số trung tâm danh nghĩa 10K-30MHZ
Mất chèn 60 ~ 90dB
Trở kháng đầu vào 50Ω
Điện áp định mức 115V / 250V
Đánh giá hiện tại 1 ~ 10A
Nhiệt độ môi trường 40 ° C
Phạm vi nhiệt độ 25/085/21
Tần suất hoạt động 50 / 60HZ
Dòng đến dòng 1450VDC
Dòng xuống đất 2250VDC
Rò rỉ tối đa hiện tại Tối đa 250VAC / 60HZ 0,8mA
Moq 100
Giá bán USD1 ~ 5,8 / mét
Thời gian dẫn 5 ~ 15 ngày trong tuần



Đặc trưng:



1. Hiệu suất cao và bộ lọc công suất suy giảm cao với ổ cắm IEC 320



2. (R5) các loại tuân thủ các yêu cầu của IEC / EN60601-1 về giải phóng mặt bằng an toàn, kiểm tra dòng rò và hipot



3. Có nhiều bộ phận và kết hợp để đáp ứng các bài kiểm tra EMC khác nhau của khách hàng



4. Sản phẩm tùy biến theo yêu cầu của khách hàng



Các ứng dụng tiêu biểu:



- Được thiết kế đặc biệt cho TV LCD và PDP, các ứng dụng y tế, thiết bị điện nói chung



-- Thiết bị y tế



- Thiết bị kiểm tra và đo lường



- Máy móc và thiết bị gia dụng cỡ vừa và nhỏ





Quy tắc đề cử:



YB 11 A7 - 10A - Q (R 5 G)

¦ ¦ ¦

trường hợp mạch kết nối hiện tại tùy chọn



Các bảng:

Số mẫu Đánh giá hiện tại
@ 40 ° C
Tùy chọn thiết bị đầu cuối *

Điện trở Bleeder

(không bắt buộc)


G
Rò rỉ hiện tại 250V / 50Hz Sơ đồ điện Điện áp định mức (V) Tần số hoạt động (Hz)


YB11A9-1A 1A Q S W - -







<0,8mA

Hình 1







115 / 250V







50 / 60Hz

YB11A9-2A 2A Q S W - - Hình 1
YB11A9-3A 3 Q S W - - Hình 1
YB11A9-4A 4A Q S W - - Hình 1
YB11A9-6A 6A Q S W - - Hình 1
YB11A9-8A 8 Q S W - - Hình 1
YB11A9-10A 10A Q S W - - Hình 1
YB11A9-15A 15A Q S W - - Hình 1



Loại thuốc y tế:



Số mẫu Đánh giá hiện tại
@ 40 ° C
Tùy chọn thiết bị đầu cuối

Điện trở Bleeder

(không bắt buộc)

Thiết bị y tế
5

G
Rò rỉ hiện tại 250V / 50Hz Sơ đồ điện Điện áp định mức (V) Tần số hoạt động (Hz)


YB11A9-1A-x (R5) 1A Q S W 1 5 -







<5μA

Hình 2







115 / 250V







50 / 60Hz

YB11A9-2A-x (R5) 2A Q S W 1 5 - Hình 2
YB11A9-3A-x (R5) 3 Q S W 1 5 - Hình 2
YB11A9-4A-x (R5) 4A Q S W 1 5 - Hình 2
YB11A9-6A-x (R5) 6A Q S W 1 5 - Hình 2
YB11A9-8A-x (R5) 8 Q S W 1 5 - Hình 2
YB11A9-10A-x (R5) 10A Q S W 1 5 - Hình 2
YB11A9-15A-X (R5) 15A Q S W 1 5 - Hình 2



Yanbixin Bộ lọc EMI điện tử 10A Nội tuyến / Máy giặt Bộ lọc EMI AC RFI 0* Q: Bật nhanh 6,35x0,8mmYanbixin Bộ lọc EMI điện tử 10A Nội tuyến / Máy giặt Bộ lọc EMI AC RFI 1S: hàn 4.0x0.8mmYanbixin Bộ lọc EMI điện tử 10A Nội tuyến / Máy giặt Bộ lọc EMI AC RFI 2 W: UL1015 18awg



Sơ đồ điện:



Yanbixin Bộ lọc EMI điện tử 10A Nội tuyến / Máy giặt Bộ lọc EMI AC RFI 3

Hình 1







Yanbixin Bộ lọc EMI điện tử 10A Nội tuyến / Máy giặt Bộ lọc EMI AC RFI 4

Hình 2



Kích thước cơ học (Đơn vị: mm)



Yanbixin Bộ lọc EMI điện tử 10A Nội tuyến / Máy giặt Bộ lọc EMI AC RFI 5




Vỏ Một B C D E F G H Tôi J K L M N
A9 58 28,5 21 50 40 22,4 12,7 11.8 13,5 3.2 6,35 * 0,8
Dung sai ± 1 ± 1 ± 1 ± 1 ± 0,15 ± 1 ± 0,5 ± 0,5 ± 0,5 ± 1 ± 0,15 ± 1 ± 1 ± 0,5





Bảng mất chèn (Trong hệ thống 50ohm theo tiêu chuẩn IEC / CISPR số 17)



                     Chế độ chung -------- chế độ vi sai



1A 3A

  Yanbixin Bộ lọc EMI điện tử 10A Nội tuyến / Máy giặt Bộ lọc EMI AC RFI 6        Yanbixin Bộ lọc EMI điện tử 10A Nội tuyến / Máy giặt Bộ lọc EMI AC RFI 7



6A 8

  Yanbixin Bộ lọc EMI điện tử 10A Nội tuyến / Máy giặt Bộ lọc EMI AC RFI 8         Yanbixin Bộ lọc EMI điện tử 10A Nội tuyến / Máy giặt Bộ lọc EMI AC RFI 9



10A 15A

   Yanbixin Bộ lọc EMI điện tử 10A Nội tuyến / Máy giặt Bộ lọc EMI AC RFI 10         Yanbixin Bộ lọc EMI điện tử 10A Nội tuyến / Máy giặt Bộ lọc EMI AC RFI 11
